Что включает тепловизионное обследование электрооборудования?

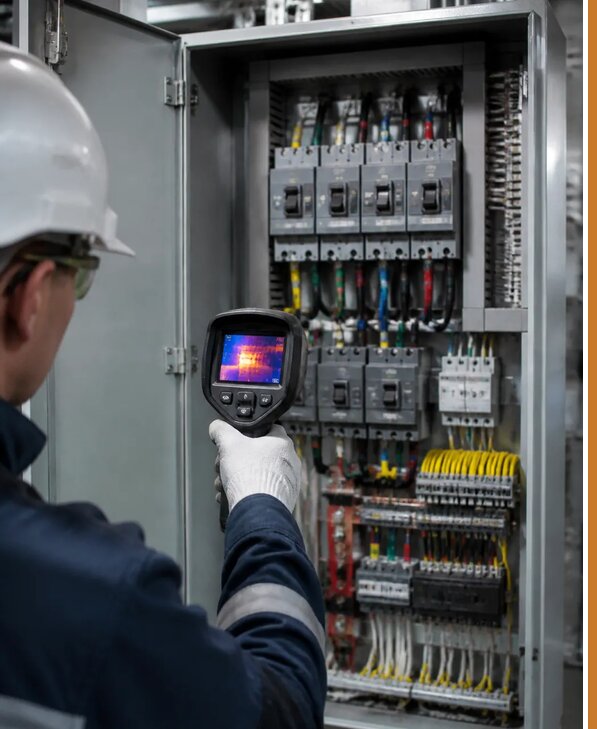

Тепловизионное обследование электрооборудования представляет собой бесконтактную проверку технического состояния электроустановок по распределению температуры на поверхностях кабелей, шин, соединений, автоматических выключателей, контакторов, трансформаторов, электродвигателей, щитов и другого оборудования. Работы выполняются при рабочей нагрузке, поскольку именно в процессе эксплуатации проявляются нагрев, вызванный ослаблением контакта, перегрузкой, перекосом фаз, нарушением охлаждения или естественным износом. Тепловизионный контроль позволяет выявить дефекты до появления запаха горелой изоляции, отключения автоматики, короткого замыкания или возгорания.
В состав обследования обычно входят: анализ исходных сведений об электроустановках; изучение однолинейных схем, эксплуатационной документации и локальной документации; визуальный осмотр доступных узлов; измерение температуры тепловизором; фиксация температурных аномалий; сравнение показателей между однотипными элементами и фазами; определение вероятных причин перегрева; подготовка протокола измерений и итогового отчета с рекомендациями. При необходимости специалисты учитывают токовую нагрузку, температуру окружающей среды, условия вентиляции и режим работы оборудования.
Результатом становится не просто термограмма, а структурированная оценка состояния электрооборудования с указанием места дефекта, величины нагрева, степени риска и рекомендуемых сроков устранения. Обследование помогает организовать контроль соблюдения требований, своевременно планировать ремонт и подтверждать проверку соответствия оборудования нормативным требованиям.
Какие дефекты выявляет тепловизионный контроль электроустановок?
Тепловизионный контроль позволяет обнаруживать широкий круг неисправностей, которые невозможно надежно определить только визуальным осмотром или обычной проверкой работоспособности. На термограммах фиксируются локальные зоны повышенной температуры, разница нагрева между фазами и неравномерность распределения тепла. Такие признаки помогают выявить ослабленные болтовые и клеммные соединения, окисление контактных поверхностей, неполный обжим наконечников, повреждение проводников, перегрузку кабельных линий, нарушение чередования и симметрии нагрузки, неисправность автоматов и контакторов.
Отдельное значение имеет проверка цепи фаза ноль, распределительных устройств и групповых линий, где перегрев может быть связан с плохим контактом, неправильным подбором защитного аппарата или превышением допустимой нагрузки. Обследование также помогает заметить неравномерный нагрев шин, трансформаторов, вводных устройств, электродвигателей, подшипниковых узлов и элементов системы компенсации реактивной мощности. В некоторых случаях тепловизор выявляет недостаточное охлаждение, загрязнение вентиляционных каналов, нарушение теплоотвода и скрытые последствия длительной эксплуатации.
При оценке результатов специалист не делает вывод только по цвету изображения. Учитываются фактическая нагрузка, тип материала, конструкция узла, коэффициент излучения поверхности, температура окружающей среды, длительность работы под нагрузкой и различие показателей у аналогичных элементов. Обнаруженный перегрев классифицируется по степени опасности, после чего формируются рекомендации: подтянуть или заменить соединение, перераспределить нагрузку, очистить оборудование, проверить устройство защитного отключения, выполнить электрические измерения или незамедлительно вывести узел в ремонт. Такой подход дает ремонтному персоналу понятный порядок дальнейших действий и снижает вероятность аварии.
Как проводится обследование действующего электрооборудования и какие требования учитываются?
Обследование проводится по заранее согласованной программе с учетом состава электроустановок, режима работы предприятия и требований безопасности. До начала работ определяются зоны доступа, перечень оборудования, точки съемки, условия нагрузки и ответственные лица со стороны организации. Специалисты изучают производственную документацию, эксплуатационные схемы, сведения о предыдущих неисправностях, результаты прошлых проверок и данные о ремонтах. Это позволяет сопоставить тепловую картину с фактической схемой электроснабжения и не пропустить узлы, которые имеют повышенное значение для непрерывности технологического процесса.
При выполнении работ соблюдаются нормативные требования по эксплуатации электроустановок. В зависимости от условий допускаются специалисты с необходимой квалификацией и оформленными полномочиями. Электротехнологический персонал и ремонтный персонал должны быть проинформированы о порядке проведения обследования, границах рабочей зоны и запрете самостоятельного вмешательства в оборудование. Если требуется приближение к токоведущим частям или выполнение дополнительных операций, применяются средства электрозащиты, организационные мероприятия и наряд допуск в установленном порядке. Тепловизионная съемка обычно выполняется без отключения оборудования и без нарушения изоляции, однако это не отменяет требований электробезопасности.
Особое внимание уделяется достоверности измерений. Перед работой проверяется исправность прибора, выбираются корректные параметры съемки, фиксируются нагрузка и внешние условия. Тепловизор направляется на доступные поверхности с учетом угла наблюдения и отражающих свойств материалов. Если защитные панели или кожухи закрывают потенциально опасный узел, они не снимаются самовольно. В отчете указываются ограничения обследования, чтобы ответственный за электрохозяйство мог правильно оценить полноту полученных данных и при необходимости назначить дополнительные измерения электротехнической лабораторией.
Что получает заказчик по итогам тепловизионного обследования?
По итогам обследования заказчик получает комплект материалов, который можно использовать для технического обслуживания, планирования ремонта, внутреннего контроля и подтверждения надлежащего состояния оборудования. Основным документом является отчет с описанием обследованных электроустановок, условий проведения работ, примененного оборудования, выявленных температурных аномалий и выводов специалиста. К отчету прикладываются термограммы и обычные фотографии соответствующих узлов, чтобы ответственным сотрудникам было понятно, где именно обнаружен дефект и как он выглядит в реальном оборудовании.
В документе отражаются дата и место проведения работ, характеристики объекта, режим нагрузки, температура окружающей среды, измеренные значения, максимальный перегрев и сравнительные показатели по однотипным элементам. Для каждого замечания указываются предполагаемая причина, возможные последствия и рекомендуемое действие. Например, может быть предложено проверить момент затяжки соединения, провести очистку, измерить сопротивление контакта, проверить токовую нагрузку, заменить поврежденный аппарат, восстановить вентиляцию или включить узел в ближайший план ремонта. Если нагрев критический, это отдельно отмечается с рекомендацией ограничить эксплуатацию до устранения опасного состояния.
При необходимости результаты оформляются в виде протокола измерений и ведомости дефектов. Эти материалы удобно включать в эксплуатационную документацию, журнал контроля состояния электрооборудования и производственную документацию предприятия. Отчет не заменяет полный комплекс электрических испытаний, если для окончательного вывода требуются измерение сопротивления изоляции, проверка цепей защитного заземления, испытание аппаратов защиты или анализ качества электроэнергии. В таких случаях тепловизионные данные становятся основанием для дальнейшей диагностики. Стоимость работ рассчитывается с учетом объема объекта, количества точек и сложности доступа, ориентировочная цена может составлять от 5056 руб/м². При заказе услуги под ключ скидка от 15 процентов.
Кому необходимо проходить тепловизионное обследование и как часто его выполнять?
Тепловизионное обследование целесообразно проводить организациям, где надежность электроснабжения влияет на безопасность людей, сохранность имущества и непрерывность производства. Услуга востребована на промышленных предприятиях, в складских и торговых комплексах, офисных зданиях, медицинских и образовательных учреждениях, котельных, энергетических объектах, насосных станциях, мастерских и объектах с большим количеством электроприемников. Особенно важно обследование для оборудования, которое работает круглосуточно, испытывает переменную или высокую нагрузку, размещено в запыленной или влажной среде, часто подвергается ремонтам либо имеет длительный срок эксплуатации.
Периодичность определяется внутренней системой технического обслуживания, назначением объекта, условиями эксплуатации и требованиями действующих нормативных документов. Внеплановая проверка рекомендуется после монтажа или реконструкции электроустановки, увеличения мощности, изменения схемы питания, подключения нового энергоемкого оборудования, аварийного отключения, ремонта силовых соединений и появления признаков перегрева. К таким признакам относятся потемнение изоляции, запах нагрева, потрескивание, следы оплавления, регулярное срабатывание защиты, неравномерная работа электродвигателей и заметное повышение температуры щитов.
Плановая диагностика помогает сформировать историю состояния оборудования и сравнивать результаты разных периодов. Это особенно полезно для ответственного за электрохозяйство, поскольку позволяет переходить от аварийного ремонта к профилактическому обслуживанию. В Сердобске специалисты могут обследовать отдельные щиты, кабельные трассы и технологические линии либо выполнить комплексную проверку объекта. Компания Авеста ОТиПБ работает с 2011 года, а с 2011 года по 2026 выполнено более 2133 заказов. Режим работы: Пн-Пт 09-18 Сб-Вс вых.. Для предварительной оценки состава работ направьте технические сведения сотруднику Даниилу Васильевичу или уточните возможность проведения обследования по телефону +7 931 105-63-33.
